AKH-0.66P江蘇AKH-0.66P低壓保護型電流互感器廠家

江蘇AKH-0.66P低壓保護型電流互感器廠家

低壓保護型電流互感器主要適用于多根母排穿越的繼電保護回路，該產品為保護系統檢測短路故障而開發，具有不同級和限值系數，可擴展為不同穿孔尺寸，廣泛應用于低壓配電保護系統。

下面以江蘇安科瑞電器制造有限公司AKH-0.66P系列低壓保護型電流互感器為例,介紹保護型電流互感器的功能和技術參數。





AKH-0.66P系列電流互感器外殼采用阻燃、耐溫140℃的進口聚碳酸酯注塑成形，鐵芯采用取向冷軋硅鋼帶卷繞而成，二次導線采用高強度電磁漆包線，產品結構新穎，造型美觀，安裝方便，體積小，質量輕，度高，容量大。

用于采集低壓過載、短路信號，與保護繼電器配套使用，一次測量范圍200-6300A，二次輸出5A、1A，主要級有：5P10、10P10、10P20、5P20等。采集低壓過載、短路信號，與電動機保護單元配套使用，主要電流比有250A/50mA，800A/100mA。

符合標準

產品符合國標GB1208-2006


技術指標

l      保護CT一次電流200-6300A，二次電流5A，1A，0.1A，0.05A
l      額定工作電壓AC0.66kV（等效AC0.69kV，GB/T156-2007）
l      額定頻率50-60Hz
l      環境溫度-30℃~70℃，耐溫120℃
l      海拔高度≤3000m
l      工頻耐壓3000V/1min 50Hz
l       用于沒有雨雪直接侵襲，無嚴重污染及劇烈震動的場所


選型說明

l      根據一次電流及母線截面等參數選擇對應的規格產品。一次導線穿越互感器窗孔。打開翻蓋，通過壓線片進行二次接線，二次接線引出后翻蓋復位。計量電能可直接利用翻蓋小孔加封鉛印，以防竊電。
l      工作電流不超過1.1倍額定值，允許在1.2倍額定值時短時使用，時間不超過1h；
l      根據被測電流大小，選定額定電流比，一般選用比被測電流大2/3左右的額定電流；
l      產品極性表示為：一次接線標志P1、P2，相應二次接線標志S1、S2；S1表示P1的同名端，S2表示P2的同名端；
l      測量儀表接于S1、S2端上，此時所接回路的總負荷不應超過互感器的額定負荷，當安裝儀表位置與電流互感器相距甚遠或回路負載較大時，應優先選用二次電流為1A的規格；
l      注意根據母排的規格和根數，選用相匹配窗口大小的互感器。



規格尺寸


          尺寸
          規格
外形尺寸
安裝尺寸
C
D
E
A
B
AKH-0.66P-60Ⅲ
100
143
56
32
62
       AKH-0.66P-80Ⅲ
100
168
56
32
82
AKH-0.66P-100Ⅲ
105
193
56
32
102
AKH-0.66P-120Ⅲ
125
218
56
52
122
AKH-0.66P-130Ⅲ
125
222
57
53
133



附件

AKH-0.66P-I低壓電動機保護器專用電流互感器
測量，過載能力強，可與我公司ARD2、ARD3等電動機保護單元配套使用。


AKH-3.3P-φ型中壓電動機保護專用電流互感器
AKH-3.3P-φ35 3.3kV保護用電流互感器外殼采用PPS材料，耐熱200℃以上，并采用環氧樹脂澆注，具有很強的耐熱性和機械性能。該互感器可過載10倍，專用于煤礦，與煤礦專用電動機保護裝置配套使用。



了解更多請聯系我們！
江蘇安科瑞電器制造有限公司
地址：江蘇江陰市南閘鎮東盟工業園區東盟路5號
技術支持：師晴晴
QQ:1582805561
旺旺：shiqing1988916
郵箱：shiqing1988916@yahoo.cn
公司網站:http://www.jyacrel.cn
該公司產品分類： 水質分析儀/多參數水質分析儀 AMC16多回路監控單元 BD系列電力變送器 BM系列模擬信號隔離器 BA系列交流電流傳感器 AKH-0.66系列電流互感器 ZUGBEE（物聯網）無線網絡電能管理系統 Acrel-5000建筑能耗分析管理系統 Acrel-3000系列電能管理系統 通訊機房（數據信息中心）電源管理系統 終端電能計量表計 ACR系列網絡電力儀表 PZ系列可編程智能電測儀表 ARC功率因數自動補償控制器 ARTU系列多回路監控裝置 ACM配電線路過負荷監控裝置 ASJ系列智能電動機保護器 ARTM系列溫度巡檢儀 WH系列溫濕度控制器 ASD系列開關柜綜合測控裝置

AKH-0.66P-60II低壓配電系統用保護型電流互感器無錫生產廠家

低壓保護型電流互感器

　　1 AKH-0.66P低壓保護用電流互感器

　　1.1 產品特點

　　主要適用于多根母排穿越的繼電保護回路，該產品為保護系統檢測短路或過載電流而開發，具有不同準確級和準確限值系數，可擴展為不同穿孔尺寸，廣泛應用于低壓配電保護系統，廣泛應用于電廠以及工礦企業線路保護用。

　　1.2 型號說明

　　

undefined

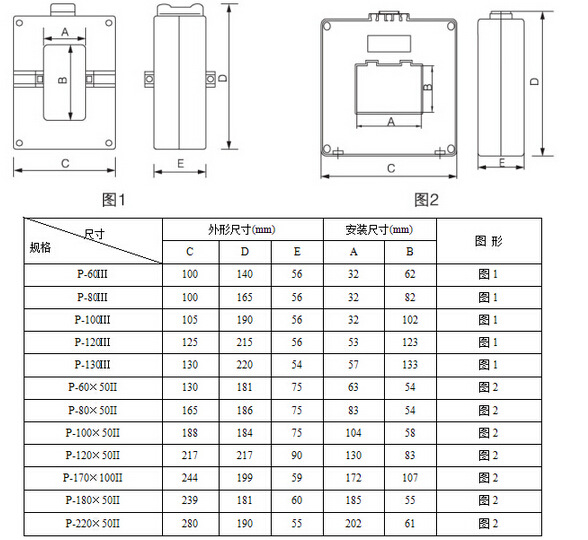

　　1.3 型號尺寸

　　

undefined

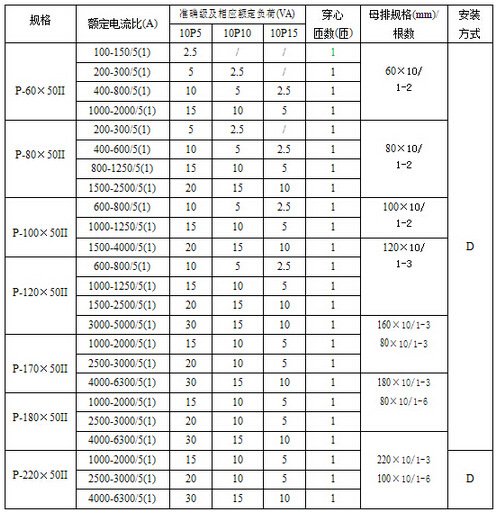

　　1.4 規格參數對照表

　　

undefined
undefined



　　注：額定一次電流的標準值為：10A、12.5A、15A、20A、25A、30A、40A、50A、60A、75A以及它們十進位倍數或小數，有下標線的是優先值。

　　2 AKH-0.66/P-I低壓電動機保護器專用電流互感器

　　2.1 產品特點

　　測量準確，過載能力強，可與ARD2、ARD3等電動機保護單元配套使用。

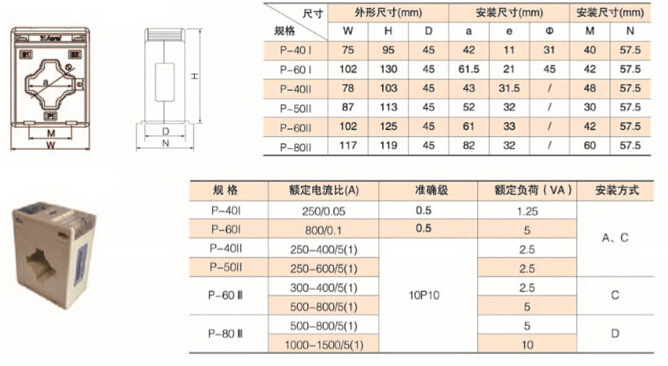

　　2.2 規格尺寸

　　

undefined



　　3 AKH-0.66 P-M8型保護用電流互感器

　　3.1 產品特點

　　一次電流較小，多用于繼電器保護回路中，適合低壓抽屜柜等小空間場所。

　　3.2 型號說明

　　

undefined



　　3.3 規格尺寸

　　

undefined

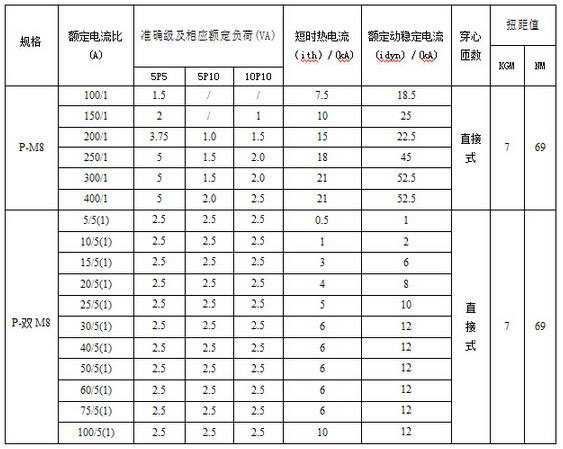

　　3.4 規格參數對照表

　　

undefined



　　江蘇安科瑞電器制造有限公司是安科瑞電氣股份有限公司(股票代碼：300286.SZ)全資子公司,注冊資本16686.02萬元,是一家集研發、生產為一體的江蘇省高新技術企業。

　　一期工廠于2006年6月竣工并正式投入使用，廠房面積20000平方米，是智能電力儀表行業中首家采用無鉛化生產工藝的企業，為公司產品產業化、規模化實施提供了保障。2010年3月，公司技改，將車間進行防靜電改造，使生產環境進一步提升，提高了產品競爭力，同時也為安科瑞品牌進駐國際市場提供了條件。

　　江蘇安科瑞生產上引進MES管理系統，每道工序都進行條形碼掃描，使整個生產進度和過程都得到了控制。基本實現了無紙化管理，節約了生產成本，提高了管理效率。

　　公司建有ZigBee(物聯網)無線網絡電能管理系統，在配電系統中加裝了智能電力儀表，通過物聯網無線模塊進行電量采集，實現開關柜、動力箱、照明箱等電氣設備“無線相聯”，對生產工序、班組用電進行監控。江陰公司2010年生產儀表25萬臺，開票銷售收入9340萬元，工業增值1402萬元，用電量為49萬度，折合標準煤60噸，生產每只表能耗為2度電。

　　【企業總部】

　　安科瑞電氣股份有限公司位于上海嘉定，是安科瑞的技術研發、系統集成及商務中心。公司致力于智能電網用戶端智能電力監控和電能計量管理的研發與運用，為用戶端提供智能電力監控與電能管理系統、大型公建能耗監測系統、光伏電站電力監控系統、剩余電流式電氣火災監控系統和ZigBee(物聯網)無線網絡電能管理系統等解決方案

　　【企業文化】

　　安科瑞精神：創新、、團結、誠信

　　安科瑞使命：自主創新、科技強國

　　安科瑞目標：立足中國，放眼世界，爭做智能配電供應商

　　安科瑞經營理念：為客戶創造價值

　　安科瑞發展理念：實事求是、解放思想、與時俱進

　　安科瑞管理理念：以人為本、科學管理

該公司產品分類： 數據中心/鐵塔基站 電瓶車充電樁 油煙監測 電力運維 環保用電 智慧用電 ADW系列電表 變電所運維云平臺 AKH-0.66系列電流互感器 霍爾傳感器 BR羅氏線圈電流變送器 BA交流電流傳感器 BM系列模擬信號隔離器 BD系列電力變送器 AFL-T分流器 ARU浪涌保護器 PZ系列可編程智能電測儀表 AMC系列監控裝置 ARTU系列三遙單元 ARD智能電動機保護器

AKH-0-66/K-PAKH-0-66/K-P 開口式保護型電流互感器



開口規格主要適用于工業中城網、農網改造項目，改裝線路時可隨意安裝在線路的任何地方，而不用重新布線，安裝方便，可帶電操作，不影響客戶正常用電，為用戶改造項目節省人力、物力、財力，提率。

保護功能主要與繼電保護裝置配合，在線路發生短路過載等故障時，向繼電保護裝置提供信號切斷故障電路，保護電力系統的安全。它的工作條件與測量用互感器不同，后者正常一次電流工作范圍有合適的度即可，當通過故障短路電流時，希望互感器盡早飽和，以保護測量儀表不受短路電流損害。而前者在比正常電流大幾倍或幾十倍電流時才開始工作，其誤差（電流和相位誤差）要求在誤差曲線范圍內，而同時考核電流誤差和相位差時用復合誤差。

目前國內互感器品種多為開口型測量電流互感器，或是保護型電流互感器，江蘇安科瑞電器制造有限公司成功將該兩種功能組合為一體推出了新型的開口式保護型電流互感器，并成功的應用在臺灣某大型集團公司內部改造項目上，填補了國內的空白。

開口式保護型電流互感器主要適用于多根母排穿越的繼電保護回路，該產品為保護系統檢測短路故障而開發，具有不同級和限值系數，可擴展為不同穿孔尺寸，廣泛應用于低壓配電保護系統。

下面以江蘇安科瑞電器制造有限公司AKH-0.66/K-P系列低壓開口式保護型電流互感器為例,介紹該類互感器的功能和技術參數。




AKH-0.66/K-P系列電流互感器外殼采用阻燃、耐溫140℃的進口聚碳酸酯注塑成形，鐵芯采用取向冷軋硅鋼帶卷繞而成，二次導線采用高強度電磁漆包線，產品結構新穎，造型美觀，安裝方便，體積小，質量輕，度高，容量大。

用于采集低壓過載、短路信號，與保護繼電器配套使用，一次測量范圍300-5000A，二次輸出5A、1A，主要級有：5P10。

符合標準
產品符合國標GB1208-2006
技術指標
l 保護CT一次電流300-5000A，二次電流5A，1A
l 額定工作電壓AC0.66kV（等效AC0.69kV，GB/T156-2007）
l 額定頻率50-60Hz
l 環境溫度-30℃~70℃，耐溫120℃
l 海拔高度≤3000m
l 工頻耐壓3000V/1min 50Hz
l 用于沒有雨雪直接侵襲，無嚴重污染及劇烈震動的場所

選型說明
l 根據一次電流及母線截面等參數選擇對應的規格產品。一次導線穿越互感器窗孔。
l 工作電流不超過1.1倍額定值，允許在1.2倍額定值時短時使用，時間不超過1h；
l 根據被測電流大小，選定額定電流比，一般選用比被測電流大2/3左右的額定電流；
l 產品極性表示為：一次接線標志P1、P2，相應二次接線標志S1、S2；S1表示P1的同名端，S2表示P2的同名端；
l 測量儀表接于S1、S2端上，此時所接回路的總負荷不應超過互感器的額定負荷，當安裝儀表位置與電流互感器相距甚遠或回路負載較大時，應優先選用二次電流為1A的規格；
l 注意根據母排的規格和根數，選用相匹配窗口大小的互感器。

規格尺寸

          尺寸
規格型式
外形尺寸
穿孔尺寸
安裝尺寸
備注
W
H
D
M
N
a
e
重量
K-P-120×60
164
214
52
108
49.5
62
122
1.6-1.8
K-P-160×80
184
254
52
120
49.5
82
162
2.8-4.0


范例：
型    號： AKH-0.66 K-P-120×60
電流變比： 500A/5A
準 確 級： 5P10
額定負荷： 3.75VA

該公司產品分類： 安科瑞 新品速遞 系統集成 電氣安全 電能管理 電力監控與保護 電量傳感器

AKH-0.66PAKH-0.66P低壓保護型電流互感器

低壓保護型電流互感器主要適用于多根母排穿越的繼電保護回路，該產品為保護系統檢測短路故障而開發，具有不同級和限值系數，可擴展為不同穿孔尺寸，廣泛應用于低壓配電保護系統。

下面以上海安科瑞電氣股份公司AKH-0.66P系列低壓保護型電流互感器為例,介紹保護型電流互感器的功能和技術參數。





AKH-0.66P系列電流互感器外殼采用阻燃、耐溫140℃的進口聚碳酸酯注塑成形，鐵芯采用取向冷軋硅鋼帶卷繞而成，二次導線采用高強度電磁漆包線，產品結構新穎，造型美觀，安裝方便，體積小，質量輕，度高，容量大。

用于采集低壓過載、短路信號，與保護繼電器配套使用，一次測量范圍200-6300A，二次輸出5A、1A，主要級有：5P10、10P10、10P20、5P20等。采集低壓過載、短路信號，與電動機保護單元配套使用，主要電流比有250A/50mA，800A/100mA。

符合標準

產品符合國標GB1208-2006


技術指標

l      保護CT一次電流200-6300A，二次電流5A，1A，0.1A，0.05A
l      額定工作電壓AC0.66kV（等效AC0.69kV，GB/T156-2007）
l      額定頻率50-60Hz
l      環境溫度-30℃~70℃，耐溫120℃
l      海拔高度≤3000m
l      工頻耐壓3000V/1min 50Hz
l       用于沒有雨雪直接侵襲，無嚴重污染及劇烈震動的場所


選型說明

l      根據一次電流及母線截面等參數選擇對應的規格產品。一次導線穿越互感器窗孔。打開翻蓋，通過壓線片進行二次接線，二次接線引出后翻蓋復位。計量電能可直接利用翻蓋小孔加封鉛印，以防竊電。
l      工作電流不超過1.1倍額定值，允許在1.2倍額定值時短時使用，時間不超過1h；
l      根據被測電流大小，選定額定電流比，一般選用比被測電流大2/3左右的額定電流；
l      產品極性表示為：一次接線標志P1、P2，相應二次接線標志S1、S2；S1表示P1的同名端，S2表示P2的同名端；
l      測量儀表接于S1、S2端上，此時所接回路的總負荷不應超過互感器的額定負荷，當安裝儀表位置與電流互感器相距甚遠或回路負載較大時，應優先選用二次電流為1A的規格；
l      注意根據母排的規格和根數，選用相匹配窗口大小的互感器。



規格尺寸


          尺寸
          規格
外形尺寸
安裝尺寸
C
D
E
A
B
AKH-0.66P-60Ⅲ
100
143
56
32
62
       AKH-0.66P-80Ⅲ
100
168
56
32
82
AKH-0.66P-100Ⅲ
105
193
56
32
102
AKH-0.66P-120Ⅲ
125
218
56
52
122
AKH-0.66P-130Ⅲ
125
222
57
53
133



附件

AKH-0.66P-I低壓電動機保護器專用電流互感器
測量，過載能力強，可與我公司ARD2、ARD3等電動機保護單元配套使用。


AKH-3.3P-φ型中壓電動機保護專用電流互感器
AKH-3.3P-φ35 3.3kV保護用電流互感器外殼采用PPS材料，耐熱200℃以上，并采用環氧樹脂澆注，具有很強的耐熱性和機械性能。該互感器可過載10倍，專用于煤礦，與煤礦專用電動機保護裝置配套使用。

該公司產品分類： 安科瑞 新品速遞 系統集成 電氣安全 電能管理 電力監控與保護 電量傳感器

AKH-0.66/P-50II安科瑞熱銷 AKH-0.66/P-50II 低壓保護型電流互感器

        AKH-0.66P系列保護型電流互感器



        1 AKH-0.66P低壓保護用電流互感器

        1.1 產品特點

           主要適用于多根母排穿越的繼電保護回路，該產品為保護系統檢測短路或過載電流而開發，具有不同準確級和準確限值系數，可擴展為不同穿孔尺寸，廣泛應用于低壓配電保護系統，廣泛應用于電廠以及工礦企業線路保護用。



        1.2 型號說明

        1.3 型號尺寸

        1.4 規格參數對照表

        注：額定一次電流的標準值為：10A、12.5A、15A、20A、25A、30A、40A、50A、60A、75A以及它們十進位倍數或小數，有下標線的是優先值。



        2 AKH-0.66/P-I低壓電動機保護器專用電流互感器

        2.1 產品特點

            測量準確，過載能力強，可與ARD2、ARD3等電動機保護單元配套使用。

        2.2 規格尺寸

        3 AKH-0.66 P-M8型保護用電流互感器

        3.1 產品特點

            一次電流較小，多用于繼電器保護回路中，適合低壓抽屜柜等小空間場所。

        3.2 型號說明

        3.3 規格尺寸

        3.4 規格參數對照表



          AKH-0.66P系列保護型電流互感器



          1 AKH-0.66P低壓保護用電流互感器

          1.1 產品特點

             主要適用于多根母排穿越的繼電保護回路，該產品為保護系統檢測短路或過載電流而開發，具有不同準確級和準確限值系數，可擴展為不同穿孔尺寸，廣泛應用于低壓配電保護系統，廣泛應用于電廠以及工礦企業線路保護用。



          1.2 型號說明

          1.3 型號尺寸

          1.4 規格參數對照表

          注：額定一次電流的標準值為：10A、12.5A、15A、20A、25A、30A、40A、50A、60A、75A以及它們十進位倍數或小數，有下標線的是優先值。



          2 AKH-0.66/P-I低壓電動機保護器專用電流互感器

          2.1 產品特點

              測量準確，過載能力強，可與ARD2、ARD3等電動機保護單元配套使用。

          2.2 規格尺寸

          3 AKH-0.66 P-M8型保護用電流互感器

          3.1 產品特點

              一次電流較小，多用于繼電器保護回路中，適合低壓抽屜柜等小空間場所。

          3.2 型號說明

          3.3 規格尺寸

          3.4 規格參數對照表







該公司產品分類： 電量傳感器 智能網關 智慧照明 數據中心 新能源 電氣安全 電能質量治理 電能管理 電力監控與保護 能源物聯網云平臺 系統解決方案 智能照明 AMC系列 AM系列微機保護 DJSF1352系列直流電能表 數據中心智能小母線監控解決方案 電氣防火限流式保護器 新能源 環保用電監管云平臺 ANHPD300諧波保護器

AKH-0.66/P-80*50II安科瑞熱銷 AKH-0.66/P-80*50II 低壓保護型電流互感器

        AKH-0.66P系列保護型電流互感器



        1 AKH-0.66P低壓保護用電流互感器

        1.1 產品特點

           主要適用于多根母排穿越的繼電保護回路，該產品為保護系統檢測短路或過載電流而開發，具有不同準確級和準確限值系數，可擴展為不同穿孔尺寸，廣泛應用于低壓配電保護系統，廣泛應用于電廠以及工礦企業線路保護用。



        1.2 型號說明

        1.3 型號尺寸

        1.4 規格參數對照表

        注：額定一次電流的標準值為：10A、12.5A、15A、20A、25A、30A、40A、50A、60A、75A以及它們十進位倍數或小數，有下標線的是優先值。



        2 AKH-0.66/P-I低壓電動機保護器專用電流互感器

        2.1 產品特點

            測量準確，過載能力強，可與ARD2、ARD3等電動機保護單元配套使用。

        2.2 規格尺寸

        3 AKH-0.66 P-M8型保護用電流互感器

        3.1 產品特點

            一次電流較小，多用于繼電器保護回路中，適合低壓抽屜柜等小空間場所。

        3.2 型號說明

        3.3 規格尺寸

        3.4 規格參數對照表



          AKH-0.66P系列保護型電流互感器



          1 AKH-0.66P低壓保護用電流互感器

          1.1 產品特點

             主要適用于多根母排穿越的繼電保護回路，該產品為保護系統檢測短路或過載電流而開發，具有不同準確級和準確限值系數，可擴展為不同穿孔尺寸，廣泛應用于低壓配電保護系統，廣泛應用于電廠以及工礦企業線路保護用。



          1.2 型號說明

          1.3 型號尺寸

          1.4 規格參數對照表

          注：額定一次電流的標準值為：10A、12.5A、15A、20A、25A、30A、40A、50A、60A、75A以及它們十進位倍數或小數，有下標線的是優先值。



          2 AKH-0.66/P-I低壓電動機保護器專用電流互感器

          2.1 產品特點

              測量準確，過載能力強，可與ARD2、ARD3等電動機保護單元配套使用。

          2.2 規格尺寸

          3 AKH-0.66 P-M8型保護用電流互感器

          3.1 產品特點

              一次電流較小，多用于繼電器保護回路中，適合低壓抽屜柜等小空間場所。

          3.2 型號說明

          3.3 規格尺寸

          3.4 規格參數對照表







該公司產品分類： 電量傳感器 智能網關 智慧照明 數據中心 新能源 電氣安全 電能質量治理 電能管理 電力監控與保護 能源物聯網云平臺 系統解決方案 智能照明 AMC系列 AM系列微機保護 DJSF1352系列直流電能表 數據中心智能小母線監控解決方案 電氣防火限流式保護器 新能源 環保用電監管云平臺 ANHPD300諧波保護器

AKH-0.66P保護型電流互感器 安科瑞

1 　AKH-0.66P低壓保護用電流互感器

1.1　產品特點　　主要適用于多根母排穿越的繼電保護回路，該產品為保護系統檢測短路故障而開發，具有不同級和限值系數，可擴展為不同穿孔尺寸，廣泛應用于低壓配電保護系統。

1.2　型號說明

　　

1.3　規格尺寸

1.4　規格參數對照表

　　注：額定一次電流的標準值為：10A、12.5A、15A、20A、25A、30A、40A、50A、60A、75A以及它們十進位倍數或小數，有下標線的是優先值。

2　 AKH-0.66P-I低壓電動機保護器專用電流互感器

2.1　產品特點　　測量，過載能力強，可與我公司ARD2、ARD3等電動機保護單元配套使用。

2.2　規格尺寸

2.3　規格參數對照表

3 　 AKH-3.3P-φ型中壓電動機保護專用電流互感器

3.1　產品特點　　AKH-3.3P-φ35 3.3kV保護用電流互感器外殼采用PPS材料，耐熱200℃以上，并采用環氧樹脂澆注，具有很強的耐熱性和機械性能。該互感器可過載10倍，專用于煤礦，與煤礦專用電動機保護裝置配套使用。

3.2　規格尺寸

3.3　規格參數對照表

300A 400A 500A 600A 750A 800A 1000A 1200A 125安科瑞AKH-0-66/K-P-120*60開口式保護型電流互感器選型報價

安科瑞開口式保護型電流互感器AKH-0.66/K-P-120*60,主要適用于工業中城網、農網改造項目，改裝線路時可隨意安裝在線路的任何地方，而不用重新布線，安裝方便，可帶電操作，不影響客戶正常用電，為用戶改造項目節省人力、物力、財力，提率。

保護功能主要與繼電保護裝置配合，在線路發生短路過載等故障時，向繼電保護裝置提供信號切斷故障電路，保護電力系統的安全。它的工作條件與測量用互感器不同，后者正常一次電流工作范圍有合適的度即可，當通過故障短路電流時，希望互感器盡早飽和，以保護測量儀表不受短路電流損害。而者在比正常電流大幾倍或幾十倍電流時才開始工作，其誤差（電流和相位誤差）要求在誤差曲線范圍內，而同時考核電流誤差和相位差時用復合誤差。

目國內互感器品種多為開口型測量電流互感器，或是保護型電流互感器，江蘇安科瑞電器制造有限公司成功將該兩種功能組合為一體推出了新型的開口式保護型電流互感器，并成功的應用在臺灣某大型集團公司內部改造項目上，填補了國內的空白。

開口式保護型電流互感器主要適用于多根母排穿越的繼電保護回路，該產品為保護系統檢測短路故障而開發，具有不同和限值系數，可擴展為不同穿孔尺寸，廣泛應用于低壓配電保護系統。

下面以AKH-0.66/K-P系列低壓開口式保護型電流互感器為例,介紹該類互感器的功能和技術參數

符合標準
產品符合國標GB1208-2006

技術指標
l 保護CT一次電流300-5000A，二次電流5A，1A
l 額定工作電壓AC0.66kV（等效AC0.69kV，GB/T156-2007）
l 額定頻率50-60Hz
l 環境溫度-30℃~70℃，耐溫120℃
l 海拔高度≤3000m
l 工頻耐壓3000V/1min 50Hz
l 用于沒有雨雪直接侵襲，無嚴重污染及劇烈震動的場所

選型說明
l 根據一次電流及母線截面等參數選擇對應的規格產品。一次導線穿越互感器窗孔。
l 工作電流不超過1.1倍額定值，允許在1.2倍額定值時短時使用，時間不超過1h；
l 根據被測電流大小，選定額定電流比，一般選用比被測電流大2/3左右的額定電流；
l 產品性表示為：一次接線標志P1、P2，相應二次接線標志S1、S2；S1表示P1的同名端，S2表示P2的同名端；
l 測量儀表接于S1、S2端上，此時所接回路的總負荷不應超過互感器的額定負荷，當安裝儀表位置與電流互感器相距甚遠或回路負載較大時，應優先選用二次電流為1A的規格；
l 注意根據母排的規格和根數，選用相匹配窗口大小的互感器。

規格尺寸

          尺寸


規格型式
外形尺寸
穿孔尺寸
安裝尺寸
備注
W
H
D
M
N
a
e
重量
K-P-120×60
164
214
52
108
49.5
62
122
1.6-1.8
K-P-160×80
184
254
52
120
49.5
82
162
2.8-4.0

范例：
型    號： AKH-0.66 K-P-120×60
電流變比： 500A/5A
準 確 ： 5P10
額定負荷： 3.75VA









該公司產品分類： 電量傳感器 智能網關 智慧照明 數據中心 新能源 電氣安全 電能質量治理 電能管理 電力監控與保護 能源物聯網云平臺 系統解決方案 智能照明 AMC系列 AM系列微機保護 DJSF1352系列直流電能表 數據中心智能小母線監控解決方案 電氣防火限流式保護器 新能源 環保用電監管云平臺 ANHPD300諧波保護器

AKH-0.66P安科瑞保護型電流互感器

低壓保護型電流互感器主要適用于多根母排穿越的繼電保護回路，該產品為保護系統檢測短路故障而開發，具有不同級和限值系數，可擴展為不同穿孔尺寸，廣泛應用于低壓配電保護系統。

下面以江蘇安科瑞電器制造有限公司AKH-0.66P系列低壓保護型電流互感器為例,介紹保護型電流互感器的功能和技術參數。





AKH-0.66P系列電流互感器外殼采用阻燃、耐溫140℃的進口聚碳酸酯注塑成形，鐵芯采用取向冷軋硅鋼帶卷繞而成，二次導線采用高強度電磁漆包線，產品結構新穎，造型美觀，安裝方便，體積小，質量輕，度高，容量大。

用于采集低壓過載、短路信號，與保護繼電器配套使用，一次測量范圍200-6300A，二次輸出5A、1A，主要級有：5P10、10P10、10P20、5P20等。采集低壓過載、短路信號，與電動機保護單元配套使用，主要電流比有250A/50mA，800A/100mA。

符合標準

產品符合國標GB1208-2006


技術指標

l      保護CT一次電流200-6300A，二次電流5A，1A，0.1A，0.05A
l      額定工作電壓AC0.66kV（等效AC0.69kV，GB/T156-2007）
l      額定頻率50-60Hz
l      環境溫度-30℃~70℃，耐溫120℃
l      海拔高度≤3000m
l      工頻耐壓3000V/1min 50Hz
l       用于沒有雨雪直接侵襲，無嚴重污染及劇烈震動的場所


選型說明

l      根據一次電流及母線截面等參數選擇對應的規格產品。一次導線穿越互感器窗孔。打開翻蓋，通過壓線片進行二次接線，二次接線引出后翻蓋復位。計量電能可直接利用翻蓋小孔加封鉛印，以防竊電。
l      工作電流不超過1.1倍額定值，允許在1.2倍額定值時短時使用，時間不超過1h；
l      根據被測電流大小，選定額定電流比，一般選用比被測電流大2/3左右的額定電流；
l      產品極性表示為：一次接線標志P1、P2，相應二次接線標志S1、S2；S1表示P1的同名端，S2表示P2的同名端；
l      測量儀表接于S1、S2端上，此時所接回路的總負荷不應超過互感器的額定負荷，當安裝儀表位置與電流互感器相距甚遠或回路負載較大時，應優先選用二次電流為1A的規格；
l      注意根據母排的規格和根數，選用相匹配窗口大小的互感器。



規格尺寸


          尺寸
          規格
外形尺寸
安裝尺寸
C
D
E
A
B
AKH-0.66P-60Ⅲ
100
143
56
32
62
       AKH-0.66P-80Ⅲ
100
168
56
32
82
AKH-0.66P-100Ⅲ
105
193
56
32
102
AKH-0.66P-120Ⅲ
125
218
56
52
122
AKH-0.66P-130Ⅲ
125
222
57
53
133



附件

AKH-0.66P-I低壓電動機保護器專用電流互感器
測量，過載能力強，可與我公司ARD2、ARD3等電動機保護單元配套使用。


AKH-3.3P-φ型中壓電動機保護專用電流互感器
AKH-3.3P-φ35 3.3kV保護用電流互感器外殼采用PPS材料，耐熱200℃以上，并采用環氧樹脂澆注，具有很強的耐熱性和機械性能。該互感器可過載10倍，專用于煤礦，與煤礦專用電動機保護裝置配套使用。






安科瑞 AKH-0.66P-100*50II 2000/5 低壓保護型電流互感器

  • 產品簡介
  • 技術參數
  • 外形尺寸
功能：
低壓保護型電流互感器用于采集低壓過載、短路信號，與保護繼電器、電機保護器配套使用。

應用范圍：
低壓配電保護系統。

訂貨范例：
具體型號：AKH-0.66/P P-60III 600/5
技術要求：額定電流比600A/5A；準確級10P10級；額定負荷5VA；穿心匝數1匝；穿排規格60mm×10mm 1-2根。
通訊協議：無
輔助電源：無
  • 產品簡介
  • 技術參數
  • 外形尺寸

AKH-0.66P低壓保護用電流互感器





  • 產品簡介
  • 技術參數
  • 外形尺寸

AKH-0.66P低壓保護用電流互感器





AKH-0.66P-I低壓電動機保護器專用電流互感器



AKH-0.66 P-M8型保護用電流互感器



該公司產品分類： AMC可編程電測儀表 環保用電監管云平臺 安全用電管理云平臺 智慧消防云平臺 充電樁收費運營云平臺 宿舍預付費管控云平臺 遠程預付費管控云平臺 企業能源管控平臺 建筑能耗云平臺 分布式光伏運維云平臺 變電所運維云平臺 云平臺 APort100串口服務器 AF-GSM數據轉換模塊 AWT100無線通信終端 ANet智能通信管理機 AEW110無線通訊轉換器 智能網關 電氣防火限流式保護器 電力監控系統
  • 共14條共2頁
  • 1
  • 2

    • 最新產品

    熱門儀器： 液相色譜儀 氣相色譜儀 原子熒光光譜儀 可見分光光度計 液質聯用儀 壓力試驗機 酸度計（PH計） 離心機 高速離心機 冷凍離心機 生物顯微鏡 金相顯微鏡 標準物質 生物試劑
