智能旋渦氣體流量計-江蘇凱晟儀表有限公司
一、智能旋渦氣體流量計概述
KS-WALUX系列智能旋進旋渦氣體流量計采用先進的微處理技術，具有功能強、流量范圍寬、操作維修簡單，安裝使用方便等優點，主要技術指標達到國外同類產品的先進水平�？蓮V泛應用于石油、化工、電力、冶金、煤碳等行業各種氣體的計量。
1、內置式壓力、溫度、流量傳感器，安全性能高，結構緊湊，外形美觀。
2、就地顯示溫度、壓力、瞬間流量和累積總量。
3、采用先進的信號處理放大器和獨特的過濾波技術，有效地剔除了壓力波動和管道振動所產生的干擾信號，大大提高了流量計的抗干擾能力，使小流量具有出色的穩定性。
4、特有時間顯示及實時數據存儲之功能，無論什么情況下，都能保證內部數據不會丟失，可長久性保存。
5、整機功耗極低，能憑內部電池可長明供電運行，是理想的無需外電源就地顯示儀表。
6、防盜功能可靠，具有密碼保護，防止參數改動。
7、表頭可180度隨意旋轉，安裝方便。
本系列產品執行JJG198-94《速度式流量計檢定規程》和Q/320831C S003-2007 《LUXZ系列智能旋進旋渦體流量計》企業標準。
本系列產品經ji儀器表主爆安全監督站（NEPSI）檢定認可，符合標GB3836.1-2000，GB3836.2-2000有關規定。隔爆型防爆標志為Exd Ⅱ Bt4。
二、KS-WALUX系列智能旋進旋渦氣體流量計結構與工作原理

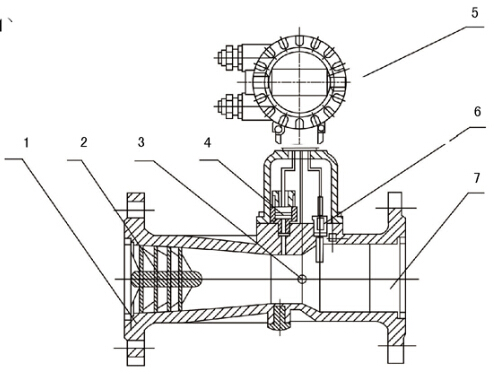

1、流量計結構（見圖1）
1、殼體2、旋渦發生體3、流量傳感器4、壓力傳感器5、流量積算儀6、溫度傳感器、7、導流體

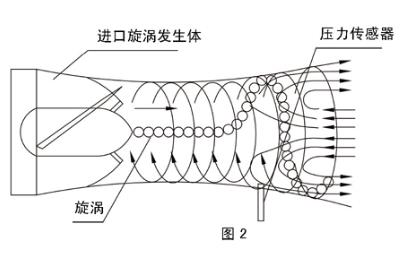

2、流量計工作原理(見圖2)
當流體通過螺旋形的旋渦發生體后，流體被迫繞旋渦發生體中心劇烈地旋轉,形成旋渦流。旋渦流加速，沿流動方向經縮段、流動強度增強。當旋渦流進入擴散段后，在導流體回流的作用下，該旋渦產生二次旋轉，二次旋渦的頻率與流量與正比。當流量計設計得當時，在很寬的流量范圍內，旋渦頻率與流量成線性關系。該頻率由壓電傳感器檢測，通過流量積算儀進行運算和處理。顯示流量的瞬間流量和累積總量，并變送輸出對應的4-20mA電流信號。

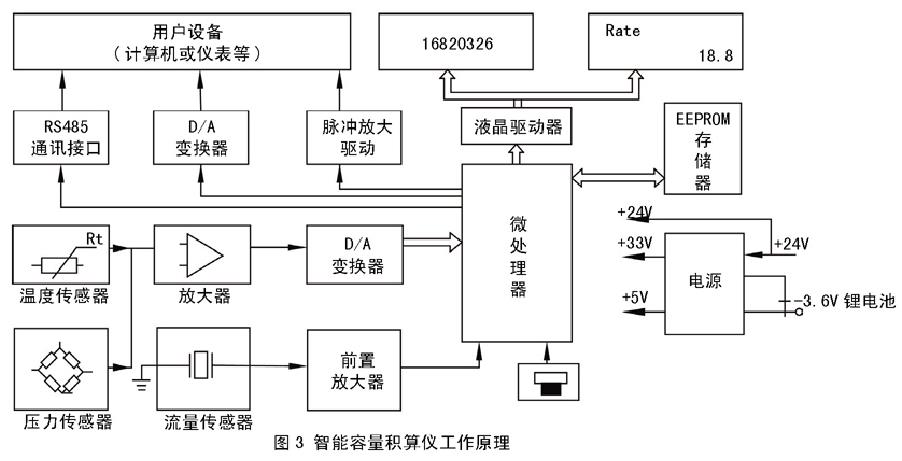

3、流量積算儀工作原理(見圖3)
流量積算儀的原理框圖如圖3所示。CPU接收來自前置放大器的脈沖信號和經A/D轉換器得到的壓力溫度信號，經過運算zui終到瞬時流量、累積流量、溫度和壓力值。同時，在LCD上顯示這些參數。流量顯示既可顯示標況流量，也可顯示不T況流量。儀表上的三個功能鍵，<SET>鍵、<INC>鍵和<SHT>鍵可對內部參數時行設定。
三、KS-WALUX系列智能旋進旋渦氣體流量計主要技術參數
1、表中所列的流量范圍為產品出廠時檢定的流量范圍（常溫、常壓下介質為空氣，ρ=1. 205kg/m）；2、隨著壓力的增大，流量范圍也隨之?dāng)U大。
2、標準狀態條件：P=101.325kPa，T=293.15K
3、使用條件：
環境溫度: -20~+60℃；
介質溫度：-20~+80℃；
相對濕度：5%~95%
大氣壓力：86kPa~106kPa
4、電氣性能指標
工作電源：外電源：+24VDC
內電源：3.6V鋰電池
整機功耗：外電源：＜1W
內電源：＜0.3mW,鋰電池可用二年以上。
輸出方式：脈沖信號
4~20mA電流信號：對應流量0~Qmax,20mA對應流量可由用戶自己設定。
RS485通訊：可傳輸瞬時流量、累積流量、壓力和溫度參數和時間、日期。
5、防爆標志：Exd II BT4
6、防護等級：IP65
四、KS-WALUX系列智能旋進旋渦氣體流量計外形尺寸及安裝

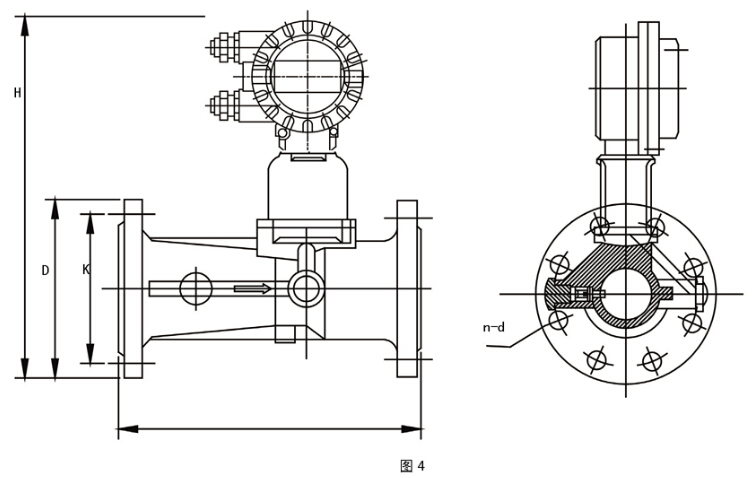

1、流量計外形尺寸(見圖4和表2)
一、智能旋渦氣體流量計概述
KS-WALUX系列智能旋進旋渦氣體流量計采用先進的微處理技術，具有功能強、流量范圍寬、操作維修簡單，安裝使用方便等優點，主要技術指標達到國外同類產品的先進水平�？蓮V泛應用于石油、化工、電力、冶金、煤碳等行業各種氣體的計量。
1、內置式壓力、溫度、流量傳感器，安全性能高，結構緊湊，外形美觀。
2、就地顯示溫度、壓力、瞬間流量和累積總量。
3、采用先進的信號處理放大器和獨特的過濾波技術，有效地剔除了壓力波動和管道振動所產生的干擾信號，大大提高了流量計的抗干擾能力，使小流量具有出色的穩定性。
4、特有時間顯示及實時數據存儲之功能，無論什么情況下，都能保證內部數據不會丟失，可長久性保存。
5、整機功耗極低，能憑內部電池可長明供電運行，是理想的無需外電源就地顯示儀表。
6、防盜功能可靠，具有密碼保護，防止參數改動。
7、表頭可180度隨意旋轉，安裝方便。
本系列產品執行JJG198-94《速度式流量計檢定規程》和Q/320831C S003-2007 《LUXZ系列智能旋進旋渦體流量計》企業標準。
本系列產品經ji儀器表主爆安全監督站（NEPSI）檢定認可，符合標GB3836.1-2000，GB3836.2-2000有關規定。隔爆型防爆標志為Exd Ⅱ Bt4。
二、KS-WALUX系列智能旋進旋渦氣體流量計結構與工作原理
1、流量計結構（見圖1）
1、殼體2、旋渦發生體3、流量傳感器4、壓力傳感器5、流量積算儀6、溫度傳感器、7、導流體
2、流量計工作原理(見圖2)
當流體通過螺旋形的旋渦發生體后，流體被迫繞旋渦發生體中心劇烈地旋轉,形成旋渦流。旋渦流加速，沿流動方向經縮段、流動強度增強。當旋渦流進入擴散段后，在導流體回流的作用下，該旋渦產生二次旋轉，二次旋渦的頻率與流量與正比。當流量計設計得當時，在很寬的流量范圍內，旋渦頻率與流量成線性關系。該頻率由壓電傳感器檢測，通過流量積算儀進行運算和處理。顯示流量的瞬間流量和累積總量，并變送輸出對應的4-20mA電流信號。
3、流量積算儀工作原理(見圖3)
流量積算儀的原理框圖如圖3所示。CPU接收來自前置放大器的脈沖信號和經A/D轉換器得到的壓力溫度信號，經過運算zui終到瞬時流量、累積流量、溫度和壓力值。同時，在LCD上顯示這些參數。流量顯示既可顯示標況流量，也可顯示不T況流量。儀表上的三個功能鍵，<SET>鍵、<INC>鍵和<SHT>鍵可對內部參數時行設定。
三、KS-WALUX系列智能旋進旋渦氣體流量計主要技術參數
1、表中所列的流量范圍為產品出廠時檢定的流量范圍（常溫、常壓下介質為空氣，ρ=1. 205kg/m）；2、隨著壓力的增大，流量范圍也隨之?dāng)U大。
2、標準狀態條件：P=101.325kPa，T=293.15K
3、使用條件：
環境溫度: -20~+60℃；
介質溫度：-20~+80℃；
相對濕度：5%~95%
大氣壓力：86kPa~106kPa
4、電氣性能指標
工作電源：外電源：+24VDC
內電源：3.6V鋰電池
整機功耗：外電源：＜1W
內電源：＜0.3mW,鋰電池可用二年以上。
輸出方式：脈沖信號
4~20mA電流信號：對應流量0~Qmax,20mA對應流量可由用戶自己設定。
RS485通訊：可傳輸瞬時流量、累積流量、壓力和溫度參數和時間、日期。
5、防爆標志：Exd II BT4
6、防護等級：IP65
四、KS-WALUX系列智能旋進旋渦氣體流量計外形尺寸及安裝
1、流量計外形尺寸(見圖4和表2)
（1）流量計應根據流向標志安裝。
（2）流量計可水平、垂直或任意角度傾斜安裝。

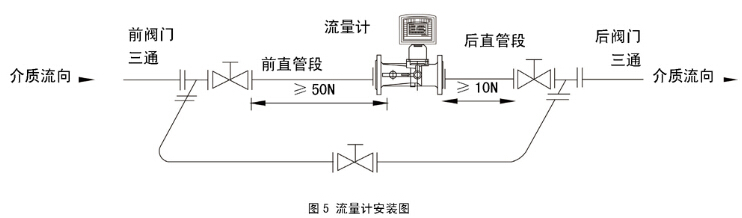

（3）上下游直管段要求見圖5。
（4）流量周圍不應有強外磁場干擾及強烈的機械振動。
（5）流量計必須可靠接地。
五、KS-WALUX系列智能旋進旋渦氣體流量計的選型
1、用戶在選型時，應根據管道公稱壓力、介質zui高壓力、介質溫度、介質組分情況，流量范圍及信號輸出要求合理選擇流量計的型號規格。
2、為使流量計的使用性能zui佳，流量計的使用范圍在zui大流量的20%~80%范圍內比較合適。
3、流量計出廠時的標準輸出配置是：具有工況脈沖信號輸出（三線制）。若要求其它輸出功能時,請在訂貨時說明。
六、KS-WALUX系列智能旋進旋渦氣體流量計訂貨須知
1、用戶訂購本產品時要注意根據管道公稱直徑、流量范圍、公稱壓力、介質zui大壓力、介質溫度范圍、環境
條件選擇合適的規格，在危險場所使用的必須注明防爆等級要求。
2、流量計一般為基本型，帶工況脈沖輸出，若需其它附件及輸出功能，請在訂貨時注明。3、用戶在訂貨時，請按照下列格式，詳細正確地填寫。
